［PEV］組立説明書 ＜1＞
フロントアクスル組付け
|
|
|
|
|
| �@メンバー組付け |
作業コード：1-1-1
|
作業コード：1-1-2
|

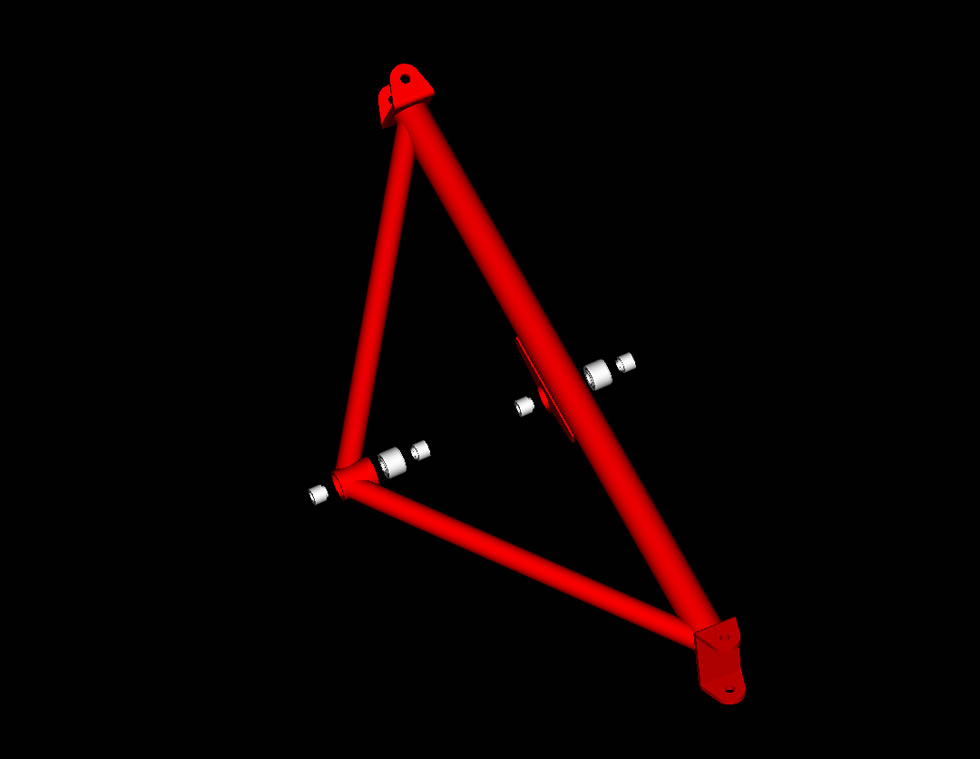

| フロントメンバー に ラバーブッシュ を圧入する。（組込み済） |

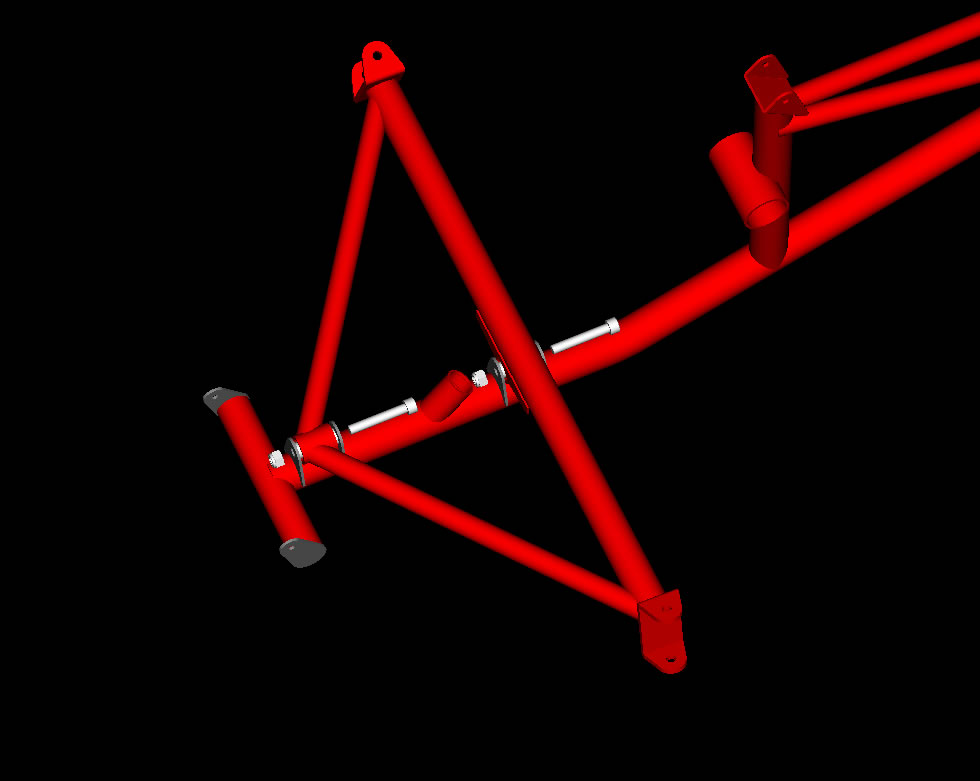

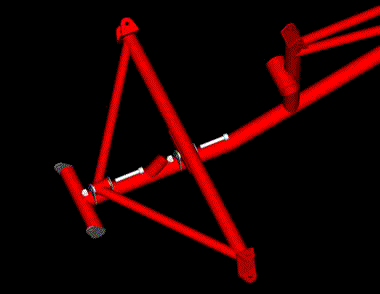

ラバーブッシュ の両側に 段付きスペーサー をセットし、フレーム に
M8ボルト・Nナット で取付ける。 |
|
|
|
| �Aナックル組付け |
作業コード：1-2-1・2
|
作業コード：1-2-3
|

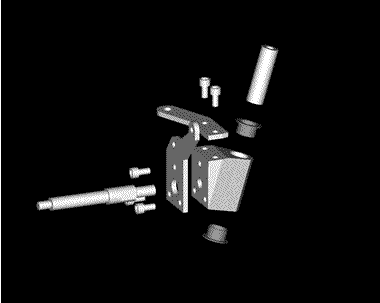

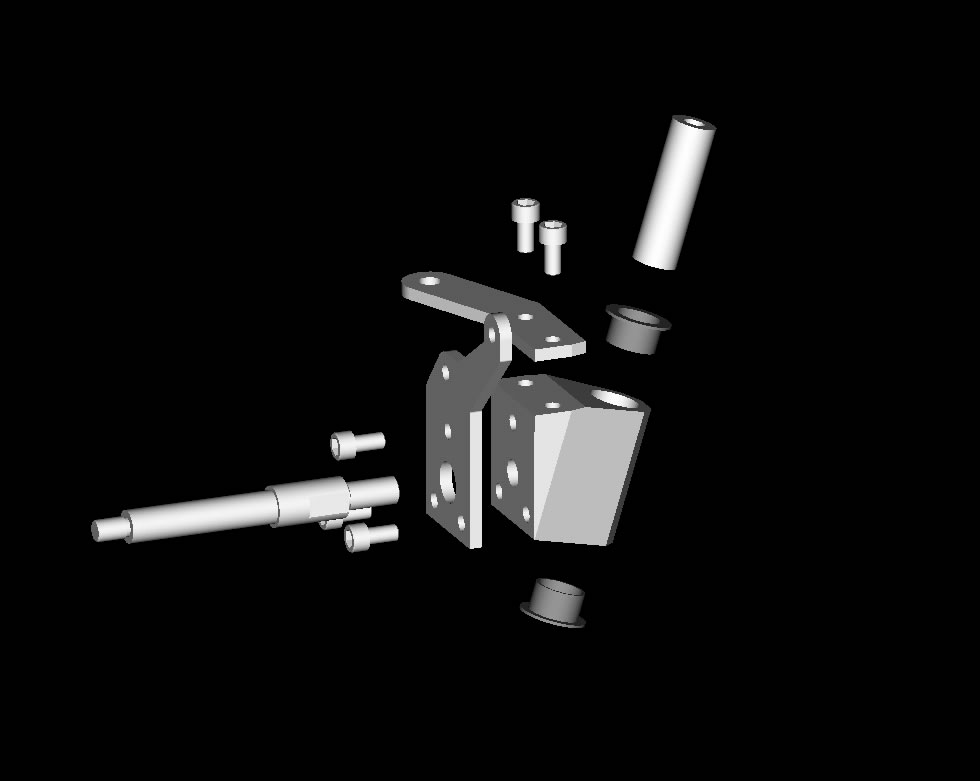

ナックルブロック に スピンドル を ネジ込み、締め付ける。（ナイロンロックナット
を使用しないネジ部には、回り止め剤を塗布すると良い）
ナックルブロックにタイロッドアーム と キャリパーブラケット を M6ボルト で取付ける。 |

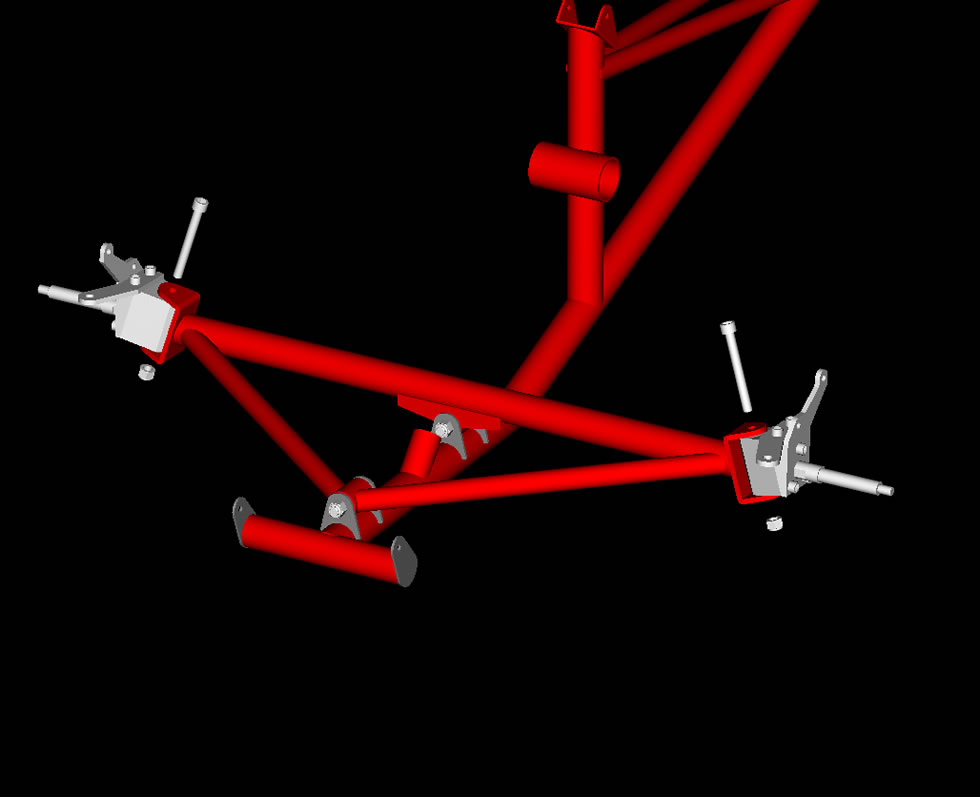

ナックルブロックにフランジブッシュ と スペーサー を入れ メンバー
に M8ボルト・Nナット で取付ける。 |
|
|
|
|
|
|
