［PEV］組立説明書　＜３＞ リヤアクスル組付け
ＳＥＶ／Society of Electric Vehicle
目次　フロー図　１ → ２ → ３ → ４ → ５ → ６ → ７ → ８ → ９ → １０ → １１ → １2 → １３ 　部品一覧＜1＞　＜２＞
　�@リヤアクスル組付け
作業コード：3-1-1・2
　作業コード：3-1-1・2

作業コード：3-1-3
　作業コード：3-1-3

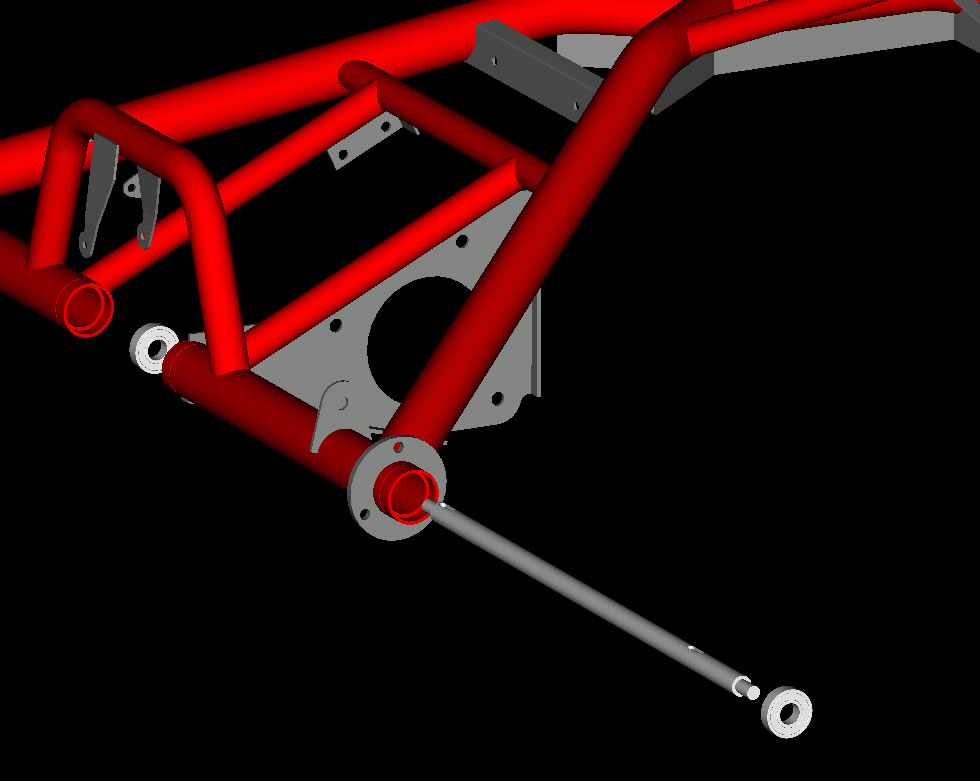

リヤシャフトベアリングホルダー の フレーム の中心側から先に ベアリング を入れる。

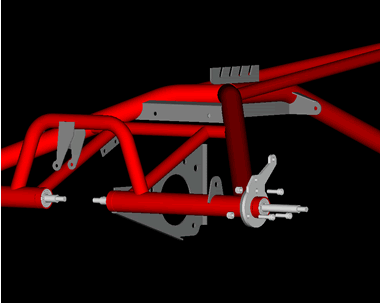

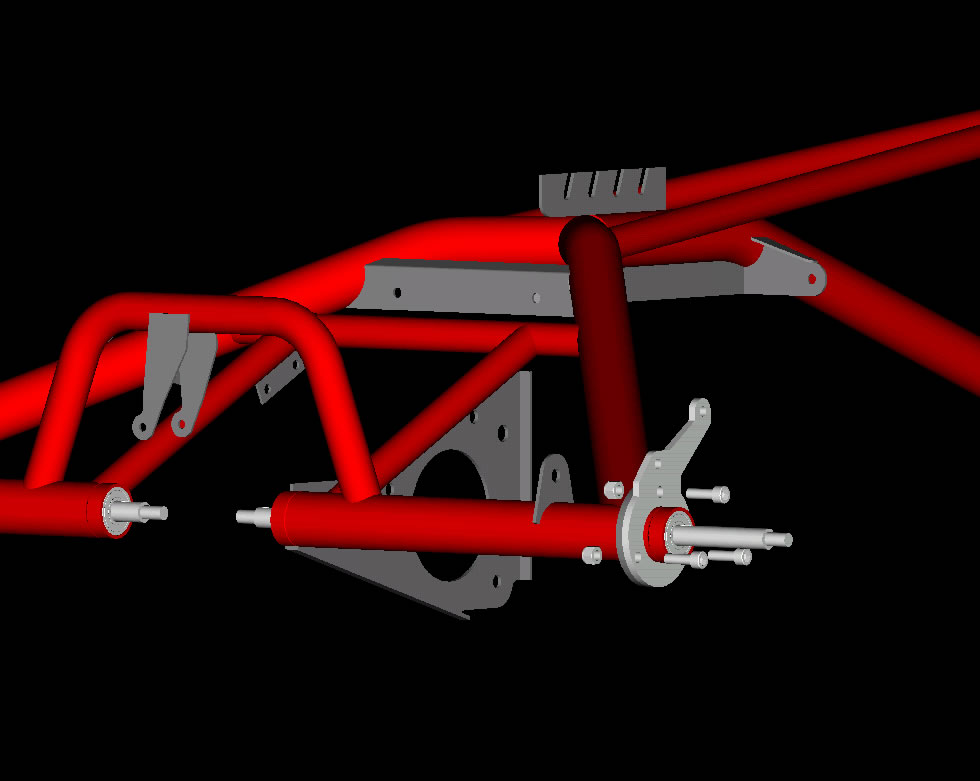

入れた ベアリング に ドライブシャフト を通して シャフト が中心 （外側のベアリング位置で） にあることを確認してから外側の ベアリング を入れる。（組込み済）		 キャリパーブラケット を フレーム の ブラケット に M6ボルト・Nナット で取付ける。
使用部品
数量
ドライブシャフト
2
ボールベアリング 12×28×8
4
使用部品
数量
キャリパーブラケット
2
Ｍ６×２０　ボルト
6
Ｍ６　Ｎナット
6
【図をクリックすると拡大します】
