[PEV]組立説明書
<8> シート取付け
目次
フロー図
1
→
2
→
3
→
4
→
5
→
6
→
7
→
8
→
9
→
10
→
11
→
12
→
13
部品一覧
<1>
<2>
?シート取付け

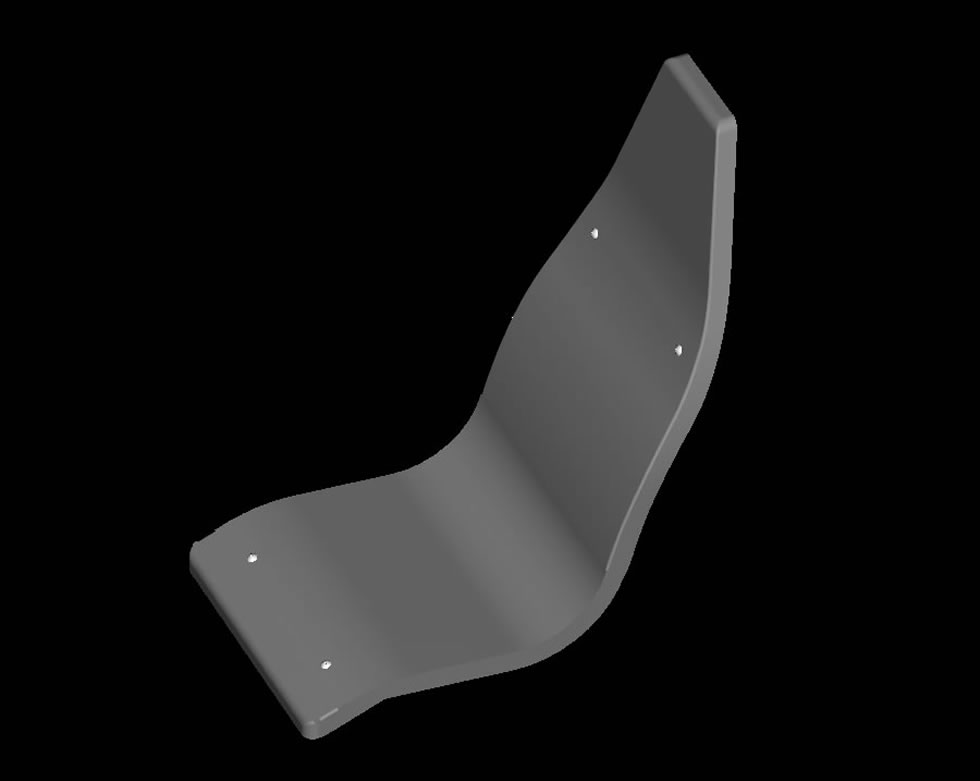

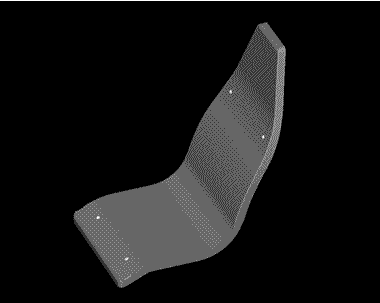

作業コード:8-1-1

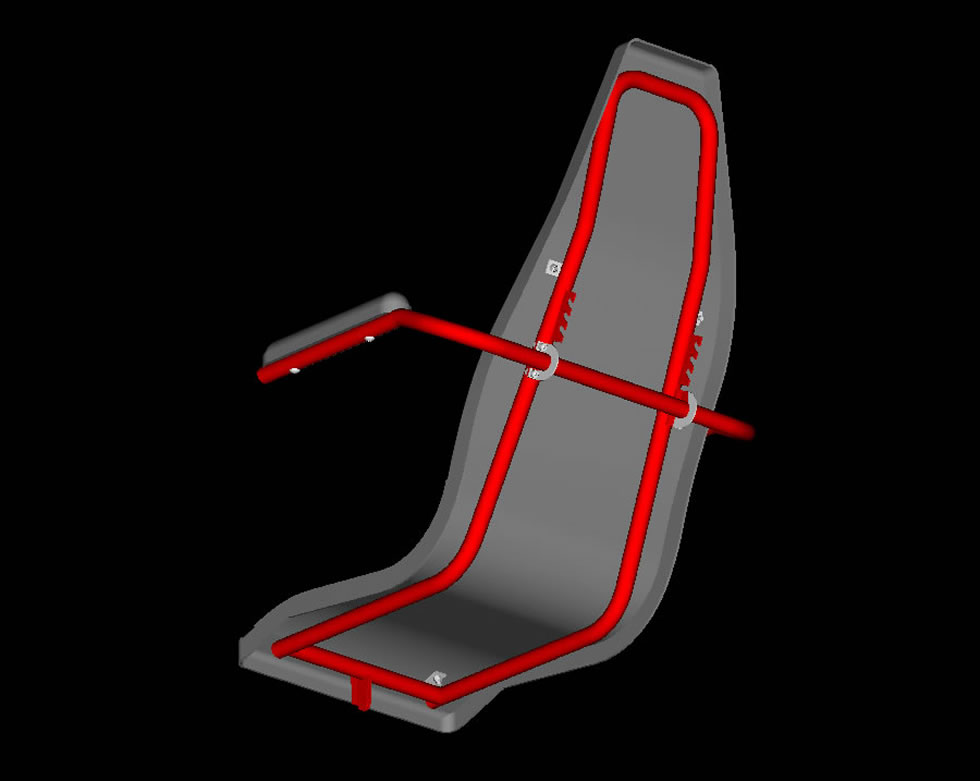

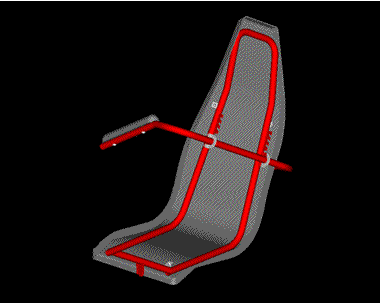

作業コード:8-1-2
シートパイプ1 に シート を乗せ、シートパイプ2 の ブラケット幅に合うように調整しながら穴あけ後 M5トラス・Nナット で取り付ける。(組込み済)
アームレストパイプ に アームレスト を M5ネジ で取付け後、ブラケット で押さえ、M5ボルト・Nナット で シートパイプ1 に取付ける。(組込み済)
作業コード:8-1-3
使用部品
数量
シート(FRP製)
1
シートパイプ(2種)
2
アームレスト
2
アームレスト パイプ
1
アームレスト ブラケット
2
M8×25 ボルト
2
M8 Nナット
2
M6×12 ボルト
3
M6×12 トラスネジ
4
M6 Nナット
7
M5×30 トラスネジ
4
M5×10 ボルト
4
M5 Nナット
4

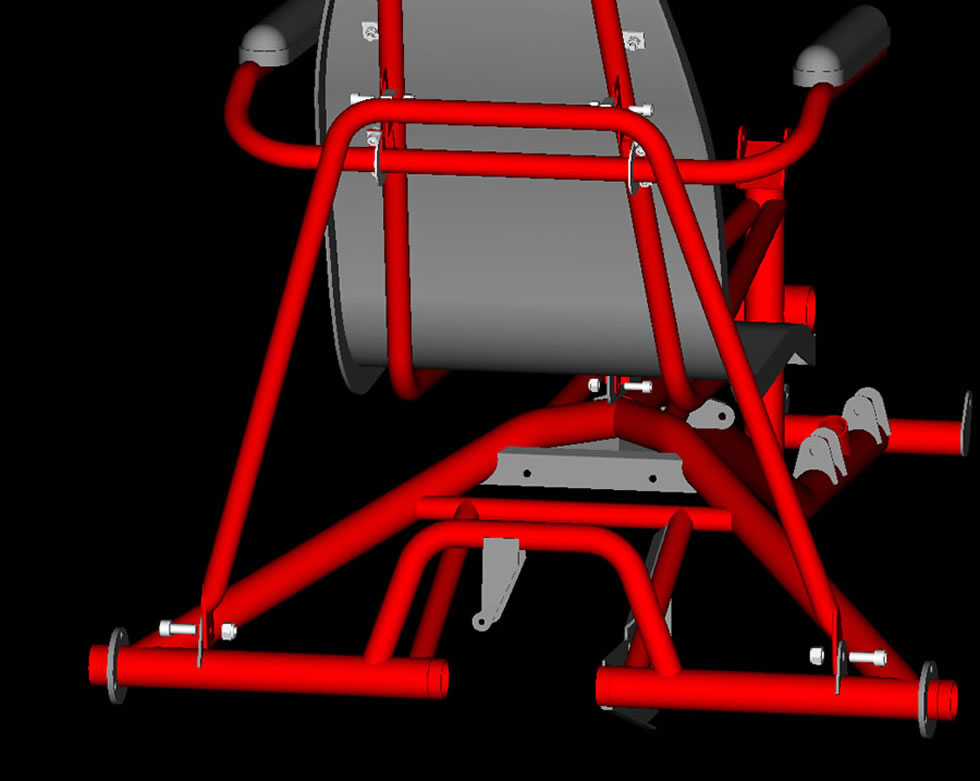

シートパイプ の 1 と 2 を組み合わせ、フレーム の ブラケット に M8・M6ボルト・Nナット で取付ける。
【図をクリックすると拡大します】
